Диафрагмы жесткости

Купить диафрагмы жесткости железобетонные  Серия 1.020-1-87 вып.4-1 в городе Барнаул, узнать размеры, цены, вес и другие характеристики вы можете по телефону +7 (3852) 50-30-98.

Диафрагма  (ядро) жесткости Серия 1.020-1-87 вып.4-1 – это железобетонное изделие,  представляющее собой один из основных элементов зданий и сооружений, обеспечивающий безопасность конструкции в ходе эксплуатации. Основной задачей диафрагмы жесткости является восприятие горизонтальных нагрузок, таких как ветровые, сейсмические и нагрузки от действующего оборудования в здании. Нагрузка, передаётся на диафрагму от наружных стен через «диск» перекрытий. Как правило, ядра жесткости высотных зданий в г. Барнаул устанавливаются на массивный монолитный плитный фундамент. Диафрагмы жесткости в системе унифицированного каркаса могут формироваться из сборных железобетонных элементов. Диафрагмы в виде ядер жесткости могут иметь различную форму в виде плоских стен, уголков, швеллеров, замкнутых сечений прямоугольников, многоугольников и т. д. Консоли диафрагм жесткости сконструированы на расчетные нагрузки 55 и 110кН/м.

Виды диафрагм жесткости

Диафрагмы жесткости могут быть сборными железобетонными элементами предназначенные для одноэтажных зданий толщиной 180 мм. Также существуют диафрагмы жёсткости без проемов или с проемами размером 1210X2150 мм, а также плоские или с консолями для опирания перекрытий.

В зависимости от высоты перекрытий, опираемых на диафрагмы жесткости, изделия подразделяются на легкие (для опирания настилов высотой 220 мм легкого каркаса) и тяжелые (для опирания настилов высотой 400 мм).

Монтаж

Панели диафрагм жесткости в г. Барнаул устанавливаются в пролетах от колонны до колонны и рассчитаны на совместную с ними работу. Номенклатура панелей левого каркаса обеспечивает возможность устройства диафрагм жесткости, для всех пролетов начиная с 3 м. Панели всегда устанавливают по разбивочным (модульным) осям, а по вертикали таким образом, чтобы их швы совпадали с отметкой верха перекрытий. Между собой и с колоннами в вертикальных швах панели диафрагм жесткости связаны в монтажных узлах сварными соединениями, обеспечивающими передачу вертикальных сдвигающих усилий, через закладные детали. Передачу горизонтальных сдвигающих усилий обеспечивают монолитные бетонные шпоночные соединения панелей в горизонтальных швах. Верхние части панелей аналогично ригелям могут воспринимать растягивающие усилия в 200 кН.

Производство

Диафрагмы жесткости изготовляют в горизонтальных формах из бетона марки М 300 для нижних этажей многоэтажных зданий и марки М 200 для верхних этажей. Арматура панелей состоит из нижней и верхней сеток и укрупненного арматурного блока. Отпускная прочность бетона в летнее время года не менее 70 % проектной марки, в зимний период — 100 %. Конструкция панели без проемов легкого каркаса для высоты этажа 3 м представлена на примере панели марки В(Н)Ж-26-30. Панели с проемами дополнительно армируют по периметру проемов с учетом концентрации напряжений в угловых зонах.

Маркировка

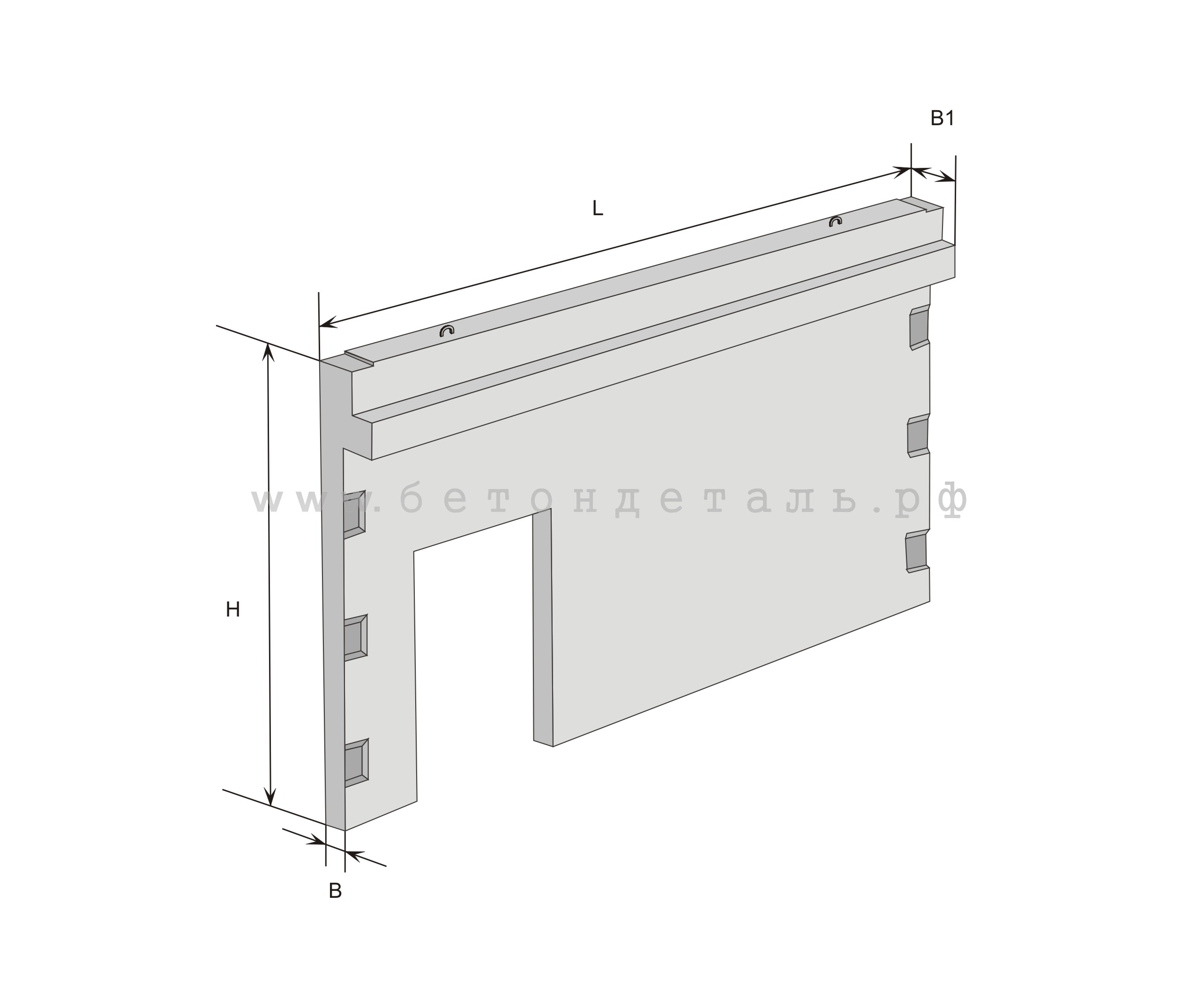

Условное обозначение  диафрагм жесткости представляет собой цифробуквенный набор, включающий в себя обозначения  типа изделия (1Д- диафрагма с одной полкой, 2Д- диафрагма с двумя полками, 1,2ДП- диафрагмы с проемами посередине, 1,2ДПК – диафрагмы с проемами с краю), длины  и высоты в дм.

Например, рассмотрим диафрагмы жесткости  1Д 26-28, где:

1Д – диафрагма с одной полкой.

Цифра «26» - длина;

Цифра «28» - высота.

Транспортировка и хранение

Диафрагмы жесткости транспортируются и перевозятся в вертикальном положении. В ходе транспортировки изделия должны быть надежно зафиксированы. Разгрузка и погрузка диафрагм жесткости должно производиться бережно, исключая возможность сбрасывания и наваливания.

Также мы поставляем продукцию в такие города, как Бийск, Рубцовск, Новоалтайск, Заринск, Горно-Алтайск, Абакан, Кызыл, Черногорск.

Железобетонные изделия, поставляемые компанией ООО «Бетондеталь» производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документацию и проходят жесткий контроль качества.
